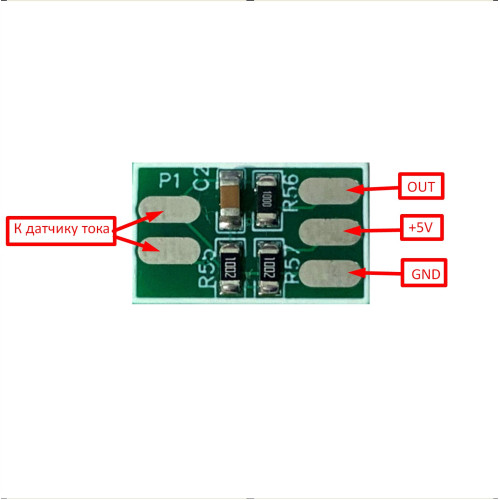

Адаптер для трансформаторного датчика тока

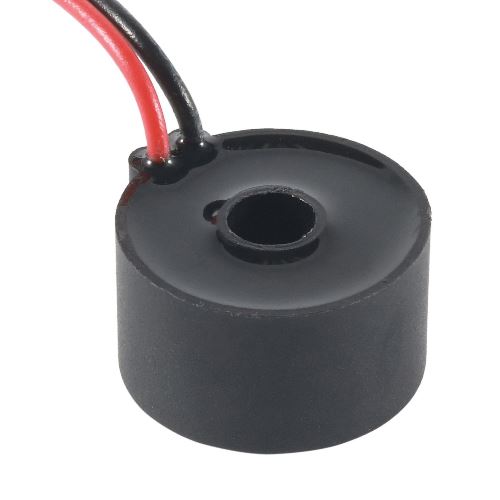

Технические характеристики трансформатора тока ZMCT102W

Основные параметры:

• Частота: $\mathrm{50...400}\text{Гц}$.

• Монтажное исполнение: неразъёмный, на провод.

• Диаметр отверстия (макс. диаметр провода): $5\text{мм}$.

• Коэффициент трансформации: $2000:1$.

• Фазовый сдвиг (${\Delta }^{\circ }$ для записи в MAP): $50$.

• Класс точности: $0,2S$.

• Материал сердечника: феррит.

• Защита вторичной обмотки от холостого хода: нет.

• Длина провода: $1,5\text{м}$.

• Масса без провода: $6\text{г}$.

Токовые характеристики:

• Номинальный первичный ток ($I_n$): $15\text{А}$.

• Расширенный номинальный первичный ток при $25{}^{\circ }\text{C}$: $300\%$ (т. е. $45\text{А}$).

• Диапазон номинальных первичных токов: $\mathrm{15...37}\text{А}$.

• Диапазон измеряемых токов (для класса точности $0,2S$ и $0,5S$): $0,01\cdot I_n<I<1,2\cdot I_n$, т. е. от $0,15\text{А}$ до $45\text{А}$
