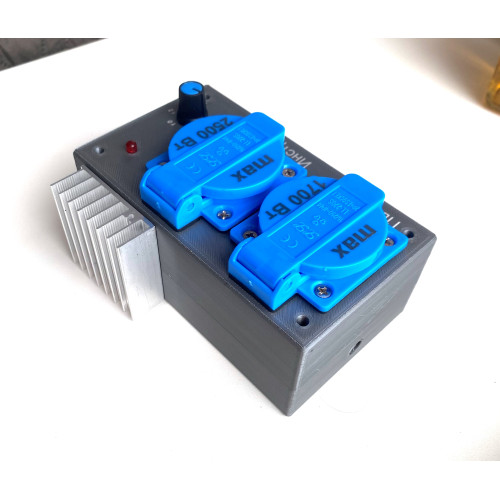

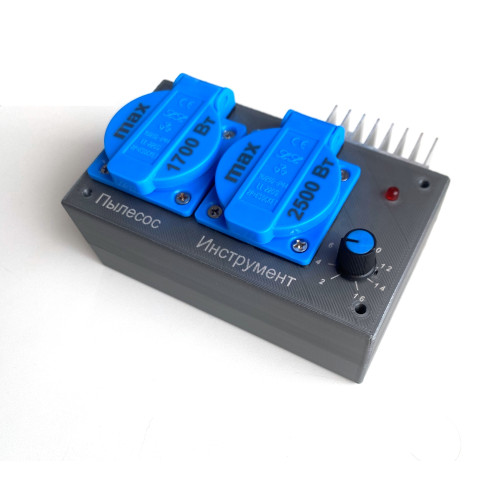

Устройство синхронного пуска 2-15сек 2,5кВТ

Назначение

Устройство синхронизации автоматического включения пылесоса при запуске электроинструмента обеспечивает чистоту рабочего пространства и защиту турбокомпрессора пылесоса от преждевременного износа. Повышается эффективность уборки пыли и увеличивается ресурс работы турбины.

Принцип работы

После подключения устройства к электросети индикатор (светодиод) кратковременно моргнёт, сигнализируя о проверке работоспособности, а затем перейдёт в постоянный режим свечения, показывая готовность к работе.
При активации электроинструмента автоматически включается двигатель пылесоса, а светодиод гаснет. По завершении работы инструмента пылесос продолжает свою работу заданное заранее время (задержка), необходимое для полного удаления остатков пыли из рабочей зоны. Затем пылесос автоматически отключается, а индикатор снова загорается, подтверждая переход в состояние ожидания следующего цикла.

Управление

Настроить задержку времени автоматического отключения пылесоса после завершения работы инструмента можно вручную, используя регулятор, расположенный на передней панели устройства.

Технические характеристики

• Максимальная мощность двигателя пылесоса: до 1700 Вт
• Совместимо с инструментами мощностью: 150–2500 Вт
• Рабочее напряжение: ~220 В, частота: 50 Гц
• Регулировка времени задержки отключения: от 2 до 15 секунд
• Размеры устройства: 140х100х70мм
• Способ расположения: горизонтально (есть и настенного исполнения).

Особенности конструкции

• Простота подключения и эксплуатации: подходит для любых стандартных моделей электроинструментов и бытовых либо промышленных пылесосов.
• Светодиодная индикация отображает текущее состояние работы устройства.
• Возможность одновременного подключения нескольких инструментов суммарной мощностью до 2500 Вт.
• Алюминиевый радиатор охлаждения поддерживает стабильную температуру даже при длительной непрерывной работе.

Преимущества

• Экономия электроэнергии и уменьшение расходов на ремонт и замену частей пылесоса.
• Увеличенный срок службы турбины.
• Оптимизация рабочих процессов с автоматическим управлением временем очистки воздуха.
• Надежность и долговечность, подтвержденная возможностями непрерывной эксплуатации круглосуточно.

Применение

Универсально применяется в широком спектре производственных сфер:
• Промышленность и машиностроительные заводы
• Мастерские и производственные цехи
• Авторемонтные станции и автосервисы
• Строительно-монтажные площадки
• Жилые помещения и частные дома
Идеален для любого производства или бытового использования, где важна чистота и комфорт при выполнении пыльных работ.

Установка устройства

На нижней части устройства предусмотрены четыре угловых крепежных отверстия, предназначенные для фиксации на ровной горизонтальной поверхности с помощью винтов или саморезов (не входят в комплект поставки). В набор включены 4 пластиковые выравнивающие шайбы, обеспечивающие устойчивое размещение устройства на неровных поверхностях путём размещения под ножками.

Подключение устройства

Выбирайте длину шнура электропитания, удобную для ваших условий эксплуатации. Обязательно учитывайте рекомендованное сечение кабеля исходя из максимальной потребляемой мощности подключаемых приборов.
Подключение двух проводов питания (~220 В) производится непосредственно к соответствующим контактам на плате устройства (см. схему расположения контактов на фото). Провода заземления необходимо присоединять к специальной клемме розетки, предусмотренной производителем (также указана на схеме).

Сборка устройства

1. Закрепление крышки: После подключения всех электрических соединений аккуратно установите и зафиксируйте крышку устройства на корпусе.
2. Монтаж верхней части корпуса: Возьмите четыре длинных винта и равномерно затяните их, соединяя верхнюю и нижнюю части корпуса устройства.
3. Установка радиатора: Используйте два коротких винта для надежного крепления радиатора к верхней части корпуса. Убедитесь, что нижняя часть корпуса надежно закреплена всеми установленными ранее винтами.
4. Контроль качества сборки: Перед началом эксплуатации убедитесь, что все винты плотно затянуты, а соединения надежны.
