Устройство синхронного включения пылесоса от инструмента

При проведении работ таких как бурение и штроблении стен, деревообработка, необходим промышленный пылесос с функцией синхронизации с инструментом. В продаже таких пылесосов много, но они очень дорогие, и не каждому будут по карману.
Синхронная розетка с вашим пылесосом поможет заменить дорогостоящий пылесос.

Принцип работы

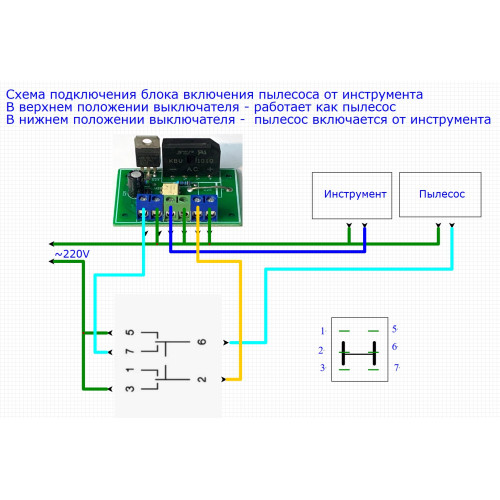

Пылесос и инструмент подключаете к устройству, а его в сеть 220 вольт.
При включении инструмента пылесос будет автоматически включатся, а при выключении выключатся.

Технические характеристики

Напряжение питания - 220 вольт

Максимальная мощность инструмента - 2 кВт

Максимальная мощность пылесоса - 2 кВт
Размеры мм.  д*ш*в - 48*35*24
Время задержки отключения пылесоса - нет

Внимание!!!
Будьте осторожны! В устройстве опасное напряжение! Отключайте от сети!

Радиатор для охлаждения симистора и диодного моста в комплект не входит. Установите небольшой радиатор.
Возможно при большой мощности придется установить радиатор побольше. Для этого дайте поработать  инструменту некоторое время, и если обнаружите, что радиатор чрезмерно нагревается (рука не терпит), тогда устанавливайте радиатор побольше.

Дополнительная информация

В устройстве используются элементы рассчитанные на определенный ток:

1. Максимальный ток для инструмента - 10А
2. Максимальный ток для пылесоса - 25 А (в сети 220в. это 5,5 кВТ)

Например:

1. У вас пылесос на 2 кВТ мощностью, мгновенно при пуске ток возрастает, и это надо учитывать при выборе устройства.
2. Подключая циркулярный станок на 2 кВТ (ток потребления 9 А), при пуске ток намного больше и устройство может выйти из строя.

Полезная информация

Для тех, кому надо что бы пылесос включался от станка, обратитесь к простому электрику. Он соберет вам схему на пускателях. Это проще и надежней.
