Руководство по эксплуатации: Устройство Строительного Пылесоса УСП-1500-3500

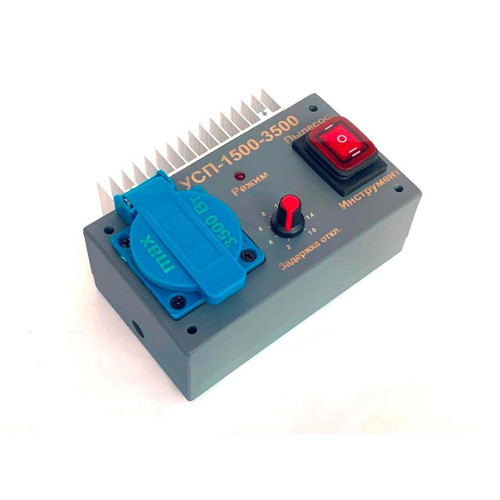

Назначение устройства Устройство Строительного Пылесоса УСП-1500-3500 (далее — УСП) предназначено для модернизации обычного бытового или промышленного пылесоса в строительный. Прибор устанавливается непосредственно на корпус пылесоса и обеспечивает автоматизацию процесса уборки пыли при работе с электроинструментом.

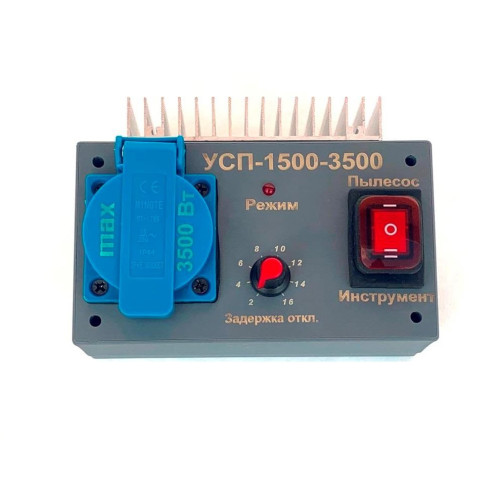

Принцип работы Управление осуществляется с помощью трехпозиционного переключателя на передней панели:
- Среднее положение: устройство выключено.
- Верхнее положение: принудительный режим. Турбина пылесоса включается независимо от подключенного инструмента.
- Нижнее положение: синхронный режим. Турбина автоматически запускается одновременно с включением электроинструмента. После отключения инструмента турбина продолжает работать заданное время, удаляя остаточную пыль из шланга, после чего отключается. Индикатор готовности: при активации этого режима светодиод мигнет 3 раза, а затем будет гореть ровным светом, сигнализируя о готовности к работе. При включении турбины индикатор будет гаснуть, при отключении - загораться.
Настройка задержки отключения Время работы пылесоса после выключения инструмента настраивается вручную с помощью регулятора на передней панели. Регулировка плавная, диапазон составляет от 2 до 15 секунд.
Технические характеристики
| Параметр | Значение |
|---|---|
| Максимальная мощность двигателя пылесоса | 1700 Вт |
| Совместимость с инструментами мощностью | 150–3500 Вт |
| Рабочее напряжение / Частота | ~220 В / 50 Гц |
| Регулировка времени задержки | 2–15 секунд |
| Габариты устройства (ДхШхВ) | 140 × 98 × 70 мм |
| Способ расположения | Горизонтальный |
| Максимальная суммарная нагрузка | 5200 Вт |
Важно об охлаждении: Номинальная рабочая мощность пылесоса — 1500 Вт. При такой нагрузке возможна длительная непрерывная работа. Если мощность превышает номинальную, рекомендуется делать технологические паузы (на 10–60 секунд через каждые 5–10 минут работы), чтобы избежать перегрева симистора.
Особенности конструкции
- Универсальность: подходит для большинства стандартных моделей бытовых и промышленных пылесосов, а также ручного электроинструмента.
- Многопортовое подключение: возможность одновременного подключения нескольких инструментов общей мощностью до 3500 Вт.

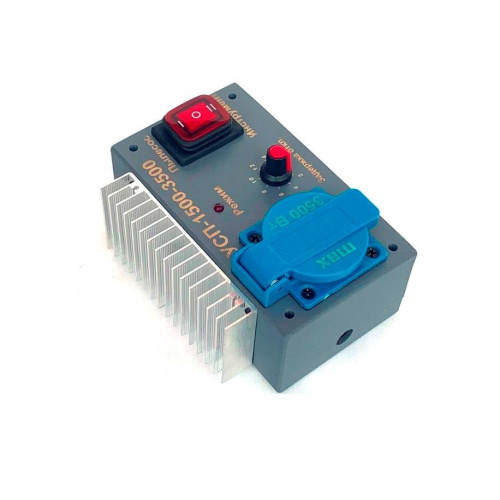

- Эффективное охлаждение: встроенный алюминиевый радиатор поддерживает стабильную температуру силовых компонентов даже при интенсивной эксплуатации.
- Информативность: светодиодная индикация наглядно отображает текущий режим работы.
Преимущества использования
- Экономия ресурсов: снижение потребления электроэнергии и затрат на ремонт или замену частей пылесоса.
- Увеличение ресурса техники: продление срока службы турбины за счет исключения холостых запусков.
- Оптимизация процессов: автоматическое управление временем очистки воздуха повышает эффективность работы.
- Надежность: конструкция рассчитана на высокие нагрузки и эксплуатацию в режиме 24/7.
Сферы применения
- Машиностроительные заводы и промышленные цеха.
- Авторемонтные станции и автосервисы.
- Строительно-монтажные площадки.
- Деревообрабатывающие и мебельные мастерские.
- Жилые помещения и частные дома при выполнении ремонтных работ.
Установка устройства Для стационарного размещения на нижней части корпуса предусмотрены четыре угловых крепежных отверстия. Фиксация производится винтами или саморезами (не входят в комплект поставки) на ровной горизонтальной поверхности. Для устойчивого размещения на неровных поверхностях в набор включены 4 пластиковые выравнивающие шайбы.
Подключение электропитания Выбирайте длину шнура питания исходя из условий вашего рабочего места. Сечение кабеля должно соответствовать максимальной потребляемой мощности подключаемых приборов во избежание перегрева проводки. Подключение проводов к устройству осуществляется через клеммные колодки, пайка не требуется.
Порядок сборки
- Электрика: произведите все необходимые электрические соединения согласно схеме.
- Корпус: аккуратно установите крышку и зафиксируйте её четырьмя длинными винтами, равномерно затягивая их для плотного прилегания деталей.
- Радиатор: закрепите алюминиевый радиатор охлаждения на верхней части корпуса двумя короткими винтами.
- Контроль: перед началом эксплуатации убедитесь, что все крепежные элементы надежно затянуты, а провода плотно сидят в клеммах.
