Устройство можно использовать в двух вариантах

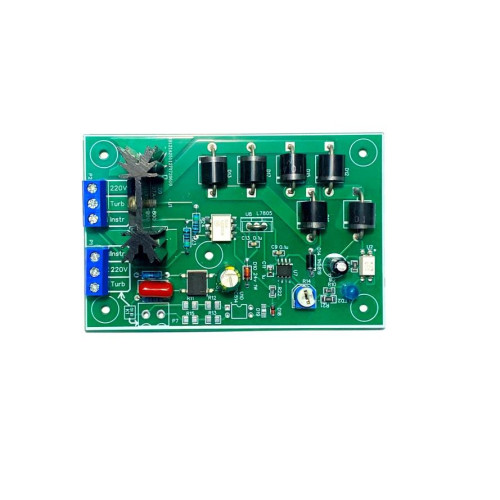

1) Только включение пылесоса от инструмента. Для этого подключите пылесос, инструмент и вилку 220v непосредственно к устройству. Все контакты на плате подписаны.

2) Два режима. Использование как пылесос и включение пылесоса от инструмента. Для этого подключите устройство с использованием переключателя с тремя положениями и шестью контактами согласно схемы на фото.
 В среднем положении устройство выключено.
 В верхнем положении включается пылесос.
 В нижнем - пылесос работает от инструмента.

Задержка отключения имеет плавную регулировку от 2 до 15 секунд

При проведении работ таких как бурение и штроблении стен, деревообработка, необходим промышленный пылесос с функцией синхронизации с инструментом. В продаже таких пылесосов много, но они очень дорогие, и не каждому будут по карману.
Синхронная розетка с вашим пылесосом поможет заменить дорогостоящий пылесос.

 Всем процессом управляет контроллер.  При не нажатой  кнопки включения инструмента контроллер проверяет настройку регулятора  на задержку отключения по времени. При нажатии кнопки включения инструмента происходит включение пылесоса. Пылесос отключится после истечении времени настроенного регулятором .  Время отсчитывается от последнего момента отключения инструмента.

Максимальное время задержки установлено 15 секунд. Если кому надо увеличить время задержки, напишите нам, и мы изменим время на ваше за небольшую доплату.

На плате присутствует светодиод. Он включается при подключении устройства к сети 220 Вольт. При включении пылесоса светодиод будет выключатся, а при выключении - включатся.

Во втором варианте светодиод и регулятор задержки выведены с основной платы для удобства встраивания в корпус пылесоса, или в отдельный корпус.

Пылесос и инструмент подключаете к устройству, а само устройство в сеть 220 вольт.

Технические характеристики

Напряжение питания - 220 вольт

Максимальная мощность инструмента - 2 кВт

Максимальная мощность пылесоса - 2 кВт
Размеры мм.  д*ш*в - 62*50*22
Время задержки отключения пылесоса - 2...15 сек

Внимание!!!
Будьте осторожны! В устройстве опасное напряжение! Отключайте от сети!
